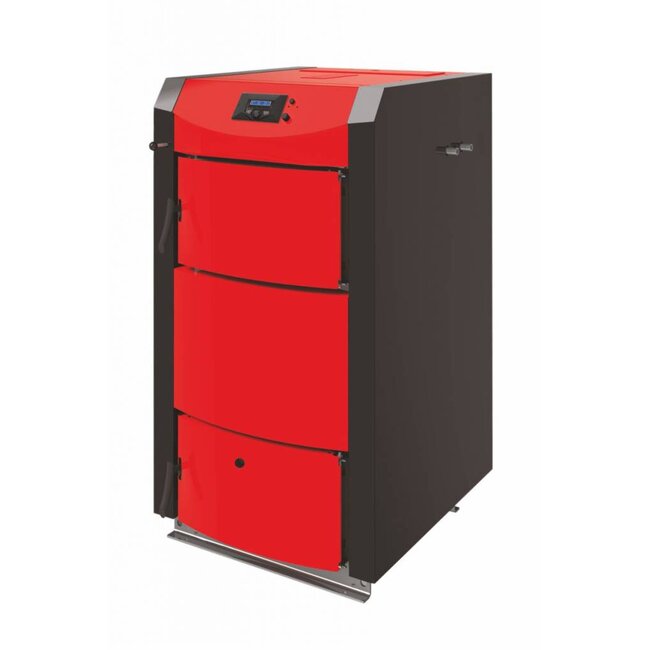

De BURNiT Pyroburn Alpha is een economische en ecologische houtvergasser die ontworpen is om huizen te verwarmen. De ketel is eenvoudig in gebruik en onderhoud.
De PyroBurn Alpha-ketel biedt een intuïtieve interface voor toestel te bedienen, de warmte afgifte in te stellen, evenals geavanceerde veiligheidssystemen.
De PID regelaar controleert en regelt het verbrandingsproces door middel van de ventilatorsnelheid aan te passen. Dit leidt tot een optimaal rendement van 90+ % en bespaart brandstof. De watermantel omarmt de verbrandingskamer volledig om zo de uitgestoten warmte het meest efficiënt te benutten.
De ingebouwde hoge temperatuur keramische platen zorgen voor een gelijkmatige verdeling van de warmte en de bescherming van het water mantel tegen de extreme hitte die ontstaat door de houtvergassing (tot 1200 ° C). Een serie van veiligheidsvoorzieningen zorgen voor de veilige werking.
De onderdruk ventilator zorgt ervoor dat de stookruimte nooit stinkt en elimineert samen met de rookgasklep rook tijdens het bijvullen.
Dit is de 40 kw uitvoering van de Burnit Pyroburn. Deze ketel is enkel geschikt voor laag energie woningen. Er kan kliefhout van maximaal 33 cm gebruikt worden. De ketel dient te worden geplaatst worden met een buffertank van minimaal 1000l.
De ketel wordt geleverd zonder warmloopregeling en zonder veiligheidsventiel. Deze zijn wel aanvullend bij ons verkrijgbaar.

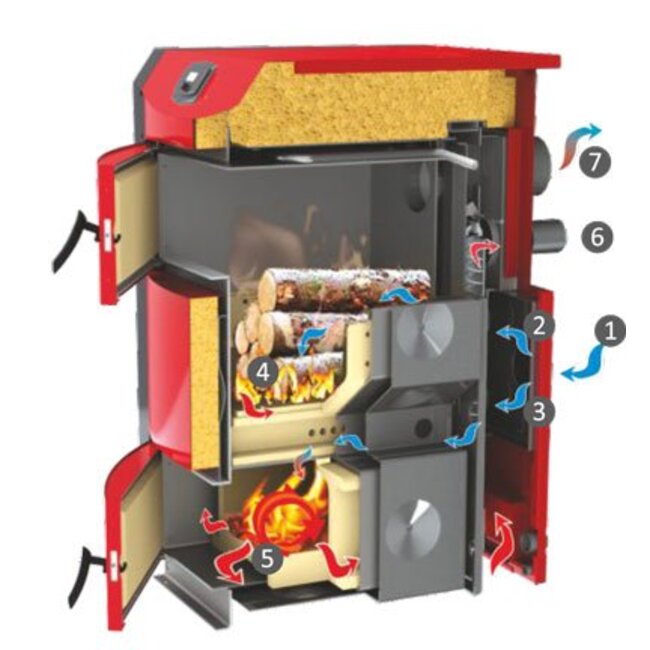

Het hout in de primaire verbrandingskamer wordt verbrand in een zuurstofarme omgeving, waarbij temperaturen worden bereikt van ongeveer 580 ° С. Het begint af te breken in een brandbaar gas van koolstofverbindingen die worden geleid naar de opening van de tweede verbrandingskamer. Daar wordt het gas verrijkt met lucht en verbrandt om een temperatuur tot 1200 ° C te bereiken.
Voordat het gas de boiler verlaat wordt door een leiding met ingebouwde warmtewisselaars geleid waar het zijn warmte afgeeft aan de water mantel en afkoelt tot 150 ° С. Dankzij dit houtvergassingsprincipe wordt de brandstof het meest efficiënt verbruikt, met een minimale uitstoot van koolstof en as.
1.Inkomende lucht
2.Primaire luchtstroom
3.Secundaire luchtstroom;
4. Ontsteking;
5. Pyrolyse verbranding;
6. Ventilator t.b.v. verwijderen rookgas ;
7. Rookkanaal
1) Bij het bereiken van 95 ° С schakelt de controller de ventilator uit en activeert de pompen voor warm water en verwarming. Een onafhankelijke STB thermostaat schakelt de ventilator uit bij het bereiken van 99 ° С.
2) Veiligheid warmte evacuator;
3) Overdrukventiel 3 bar;

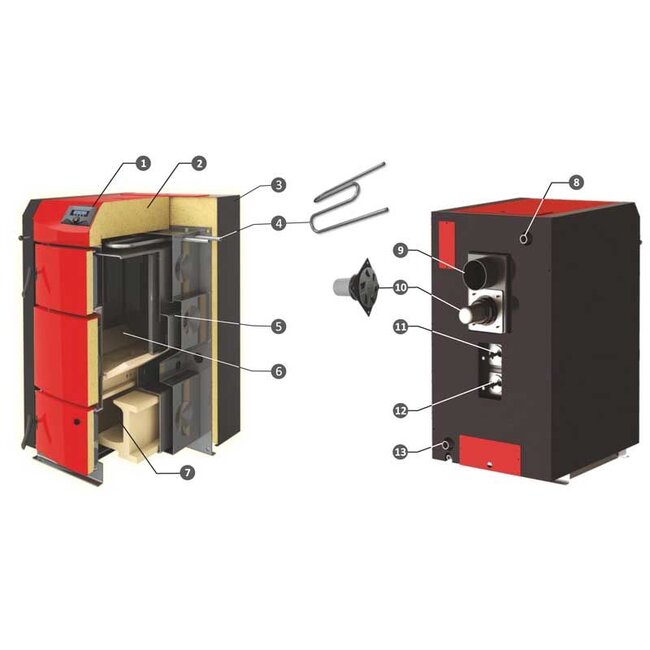

1. Bediening
2. Behuizing
3. Hoge efficientie thermische isolatie
4. Veiligheid warmte evacuator
5. Watermantel (mantel)
6. Hout-laadruimte
7. Pyrolyse verbrandingskamer
8. Warmwaterafvoer
9. Rookkanaal
10. Rookgas afzuigkap
11. Primaire luchtklep
12. Secundaire luchtklep
13. Koudwateringang
